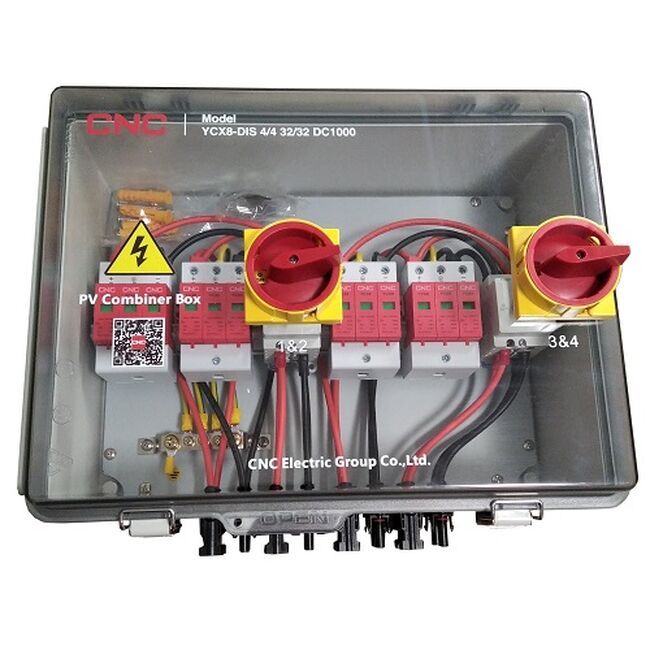

PV atjungimo skydelis, DC 4in-4out, IP66

PV atjungimo skydelis, DC 4in-4outYpatybės: 4 įėjimai 4 išėjimai 1000V DC. Nuolatinės srovės įvadų dėžutė 4 įėjimų / 4 išėjimų PV sistemai. Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui. Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams, nedegi V0. Su MC4 jungtimis. Dėžutės dydis 428 x 358 x 258 mm, standartai IEC60529.Nuolatinės srovės jungikliai:1000V DC, 50A. (2vnt.) DC jungiklis užblokuoja dėžutės dangtį. Patentuota nuolatinės srovės gesinimo kamera. Standartai: UL508i, IEC60947-3 Pv2.Nuolatinės srovės viršįtampių ribotuvai SPD:Modelis: YCS8. 1000V DC, 40kA. (4vnt.) Skirta fotovoltinių elementų apsaugai. Reakcijos laikas: <25ns. Standartai: IEC 61643-31, EN 50539-11+ A1.
Techniniai duomenys: Įėjimai: 4. Išėjimai: 4. Maksimali įtampa: 1000 V. DC jungiklis: 1000V, 50A. (2vnt.) DC SPD: 1000V, 40kA. (4vnt.) Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama). Maksimali išėjimo srovė: 50A. Maksimali išlydžio srovė (Imax): 40 kA. Nominali viršįtampių išlydžio srovė (In): 20 kA. Suveikimo įtampa (Up): 3.6 kV. Korpuso medžiaga: 100% PC (polikarbonatas). Saugos klasė: IP66 (atspari vandeniui ir dulkėms), V0 UL94 (atspari degimui). Matmenys: 428 x 358 x 258 mm. Įėjimo kabelių storiai: PG09, 2.5-16 mm. Išėjimo kabelių storiai: PG21, 2.5-16 mm. Darbinė temperatūra: nuo -25°C iki 60°C.
Garantija: 24 mėn.
